โครงสร้างการออกแบบขั้นตอนวิธีแบบผังงาน

การออกแบบขั้นตอนวิธี (Algorithm Design) เป็นหนึ่งในทักษะสำคัญของผู้ที่เรียนรู้การเขียนโปรแกรมหรือคิดเชิงตรรกะ เพราะมันช่วยให้เราวางแผนการแก้ไขปัญหาอย่างเป็นระบบ ก่อนจะลงมือเขียนโค้ดจริงๆ

หนึ่งในวิธีที่นิยมใช้ในการออกแบบขั้นตอนวิธีคือ “ผังงาน” (Flowchart) ซึ่งเป็นแผนภาพที่ใช้แสดงลำดับขั้นตอนการทำงานของโปรแกรมหรือกระบวนการต่างๆ โดยใช้สัญลักษณ์รูปทรงต่างๆ ที่สื่อความหมายได้ง่าย เช่น วงรี (เริ่มต้น/สิ้นสุด), สี่เหลี่ยม (กระบวนการ), สี่เหลี่ยมขนมเปียกปูน (การตัดสินใจ) เป็นต้น

ในการออกแบบผังงานนั้น เราควรรู้จัก โครงสร้างพื้นฐานของขั้นตอนวิธี ซึ่งมีอยู่ด้วยกัน 3 แบบหลักๆ ได้แก่:

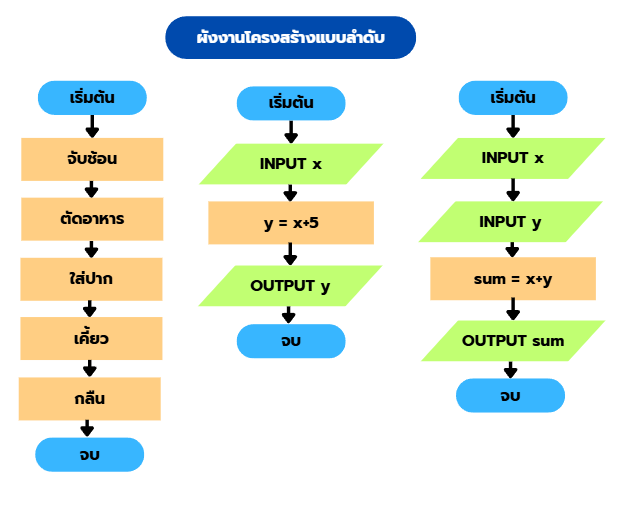

1. โครงสร้างแบบลำดับ (Sequential Structure)

โครงสร้างแบบลำดับ คือ การทำงานแบบต่อเนื่อง ทีละขั้นตอน จากบนลงล่าง หรือจากซ้ายไปขวา โดยไม่มีการตัดสินใจหรือวนซ้ำ

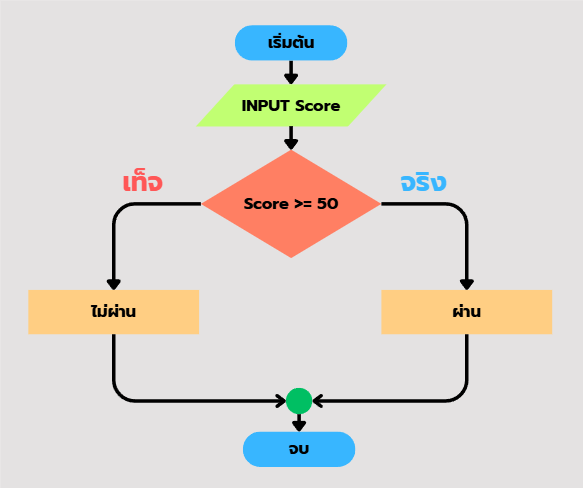

2. โครงสร้างแบบทางเลือก (Selection / Decision Structure)

โครงสร้างแบบทางเลือกคือการ เลือกทางเดินของโปรแกรมตามเงื่อนไขที่กำหนด เช่น ถ้าคะแนนมากกว่า 50 ให้แสดงว่า “ผ่าน” ถ้าไม่ใช่ให้แสดงว่า “ไม่ผ่าน”

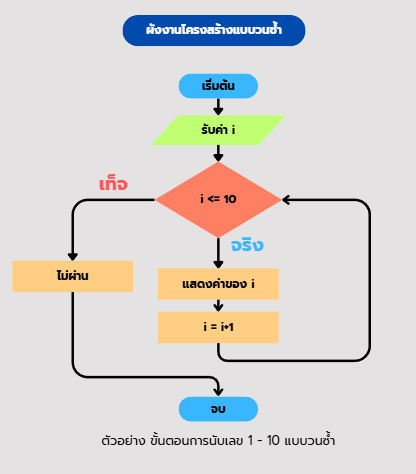

3. โครงสร้างแบบวนซ้ำ (Loop / Iteration Structure)

โครงสร้างแบบวนซ้ำ คือ การให้โปรแกรมทำงานซ้ำๆ ตามเงื่อนไขที่กำหนด เช่น นับเลข 1 ถึง 10
